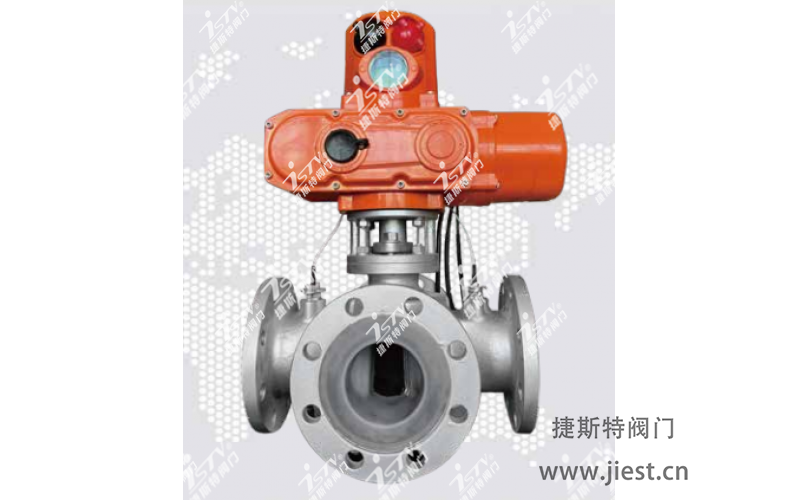

四通流體控制閥簡介
四通流體控制閥，是捷斯特技術團隊研制專用于國內外嚴寒地區集中供暖場所，解決冷熱不均衡的行業通病。本閥從構思設計到產品進入實驗室，整個過程我們從理論中學習，從學習中工作，從工作實踐中學習，直至產品安裝到客戶現場試用，經檢驗測試各項性能指標符合要求，再到正式量產應用，這個過程我們歷經攻堅克難許多不為人知的復雜難題。常言道，功夫不負有心人，我們歷經坎坷，終于迎來屬于奮斗者事竟成的春天。本控制閥配套裝置，主要由閥門本體內置、外加PID控制器、智能型電動執行器集成于一體，專用于集中供暖系統，對流體進行定量精準分配調節，實現理想的冷熱均衡溫度控制，為節約熱能貢獻智慧。
產品特點:
1、集成化設計解決替代了傳統繁瑣的四臺控制，才能免強完成的任務
2、本閥設計為四通圓弧式通道分流體，閥芯設計為帶頂尖式圓弧結構，實現全開時流道暢通無阻力。
3、密封結構，設計為軟硬配合，材料TS陶塑復合與CF8金屬材料，具有自潤滑性好、開關扭矩小、密封性好、極大的體現節能降耗、有效的降低動力源成本效益顯著。
4、本裝置設計配有手動機構，在特殊情況下，可以采取人工手動操作開關。
5、電動執行器功能，采用自動復位功能設計，可在系統斷電情況下，實現閥門自動開啟。
6、PID溫控器與電動執行器集成于一體，流體溫度采用閉環式控制，系統集成度高。

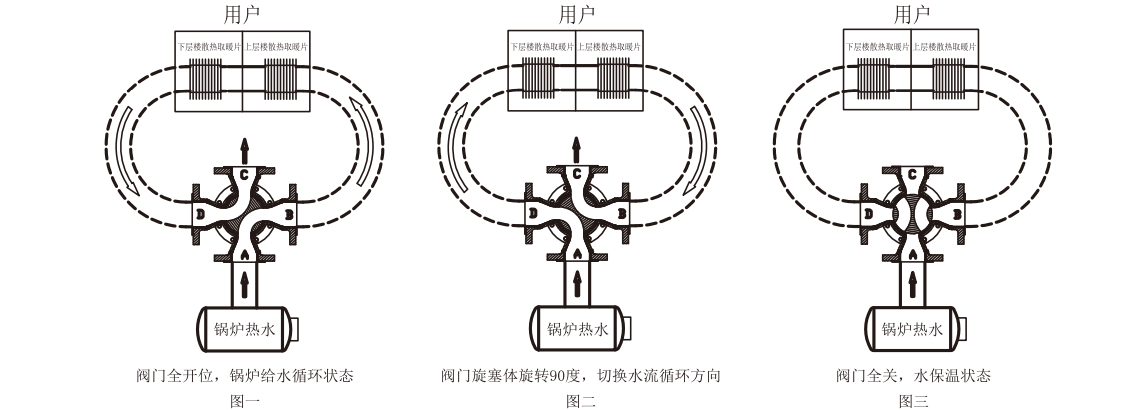

四通流體控制閥在暖通工程中的應用示意圖及工作過程:
1、閥門全開，鍋爐熱水通過閥門AB流道首先進入用戶上層樓的換熱器,接著流入下層樓的換熱器,最后流經閥門DC流道，回流至鍋爐加熱，換熱器上的散熱翅片釋放熱能供用戶取暖:(圖一)
2、由于水經過上層樓換熱器的熱能交換后后，水溫會下降，導致下層樓的換熱器放熱效果不佳，通過BD兩端的溫感器檢測溫度，電動執行器通過過預設的溫差值，驅動閥門閥芯轉動90度，從而改變循環水流方向，使樓上與樓下的熱交換均衡，室溫一致。通過調節閥門的開度，可以改變室溫升降的速率:(圖二)
3、當用戶室內溫度達到預設置時，電動執行器驅動閥芯旋轉45度，從而將閥門四個流道關閉，使用戶室內處于均勻保溫狀態。當室內溫度降低時，電動執行器將開啟閥門，繼續進行上面的循環動作。
