特點說明:
陶瓷蝶閥采用高技術新型陶瓷結構材料制作閥門的密封部件和易損部件,提高了閥門產品的耐磨性、防腐性及密封性.大大延長了閥門的使用壽命。主要應用于電力、石油、化工、冶金、 采礦、污水處理等工業領域,尤其是面對高磨損、強腐蝕、高溫、高壓等惡劣工況。

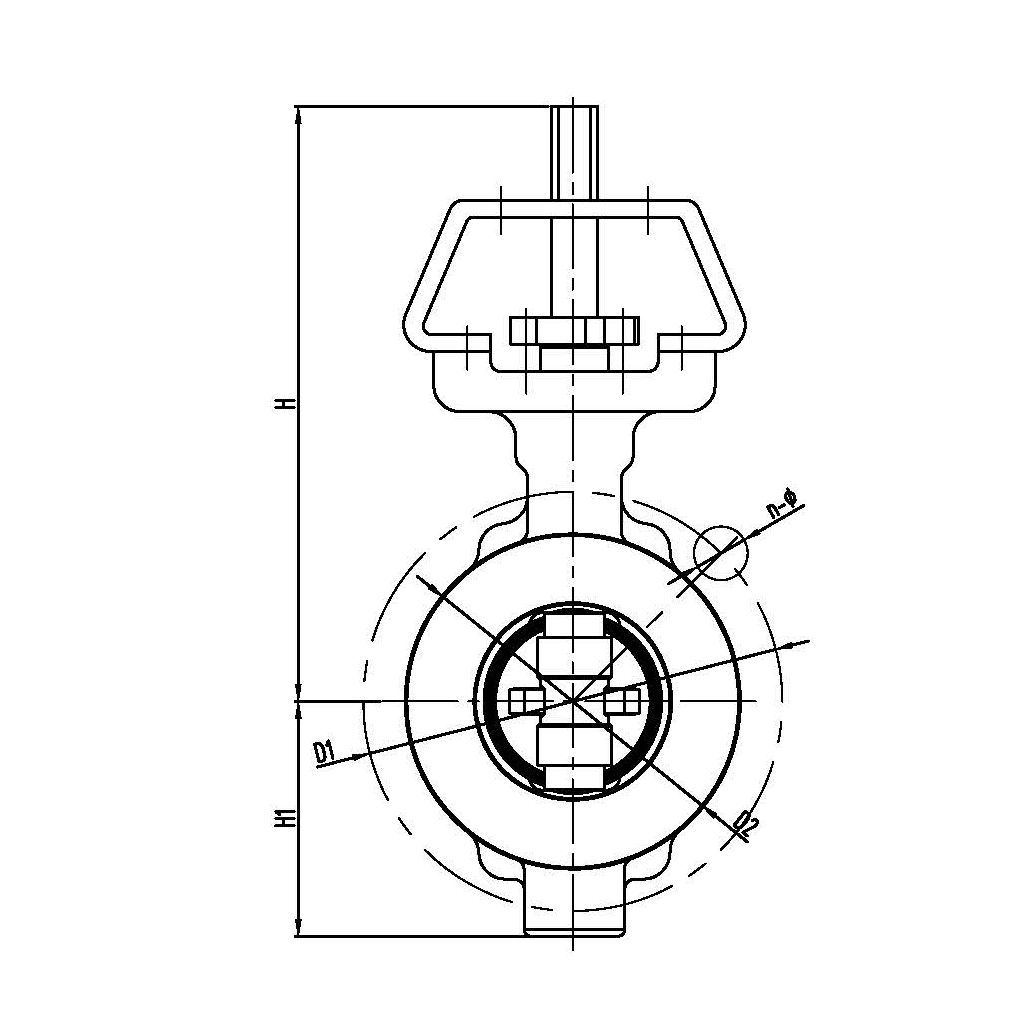

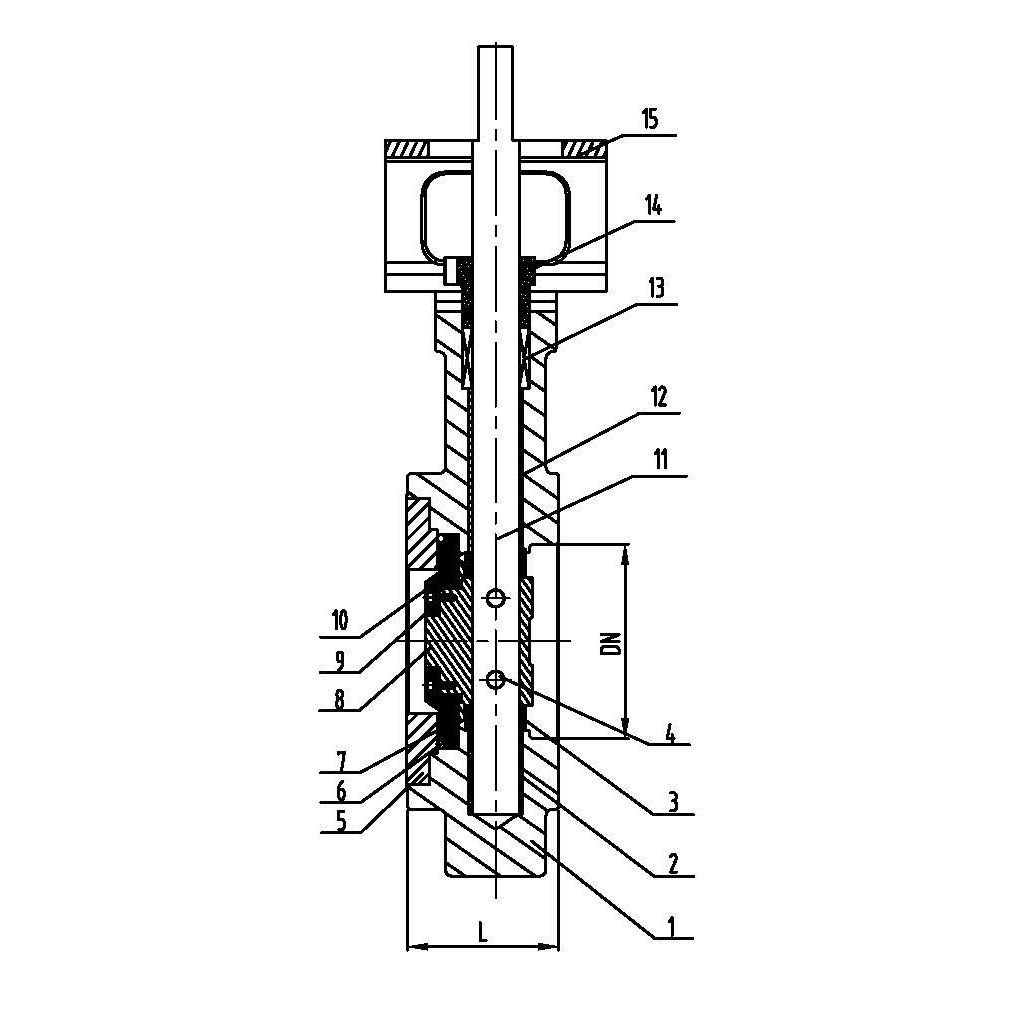

| 主要外形和連接尺寸 | ||||||
| DN | L | D1 | D2 | H | H1 | n-d |
| 60 | 43 | 125 | 43 | 238 | 112 | 4-?18 |
| 65 | 46 | 46 | 46 | 255 | 115 | 4-?18 |
| 80 | 49 | 49 | 49 | 260 | 120 | 4-?18 |
| 100 | 56 | 56 | 56 | 282 | 138 | 4-?18 |
| 125 | 64 | 64 | 64 | 296 | 164 | 4-?18 |
| 150 | 70 | 70 | 70 | 380 | 175 | 4-?20 |
| 200 | 71 | 71 | 71 | 397 | 208 | 4-?M20 |
| 250 | 76 | 295 | 266 | 437 | 243 | 4-?M20 |
| 300 | 83 | 295 | 266 | 517 | 283 | 4-?M20 |
| 應用規范 | ||
| 設計與制造 | JB/T 8691 | |
| 連接端尺寸 | 結構-長度 | GB/T 15188.2 |
| 法蘭尺寸 | JB/T 79.1 | |
| 檢驗與試驗 | JB/T 8691 | |
| 材料 | 碳鋼 | GB/T 12229 |
| 不銹鋼 | GB/T 12230 | |
| 標志 | GB/T 12220 | |
| 供貨 | GB/T 12252 | |
