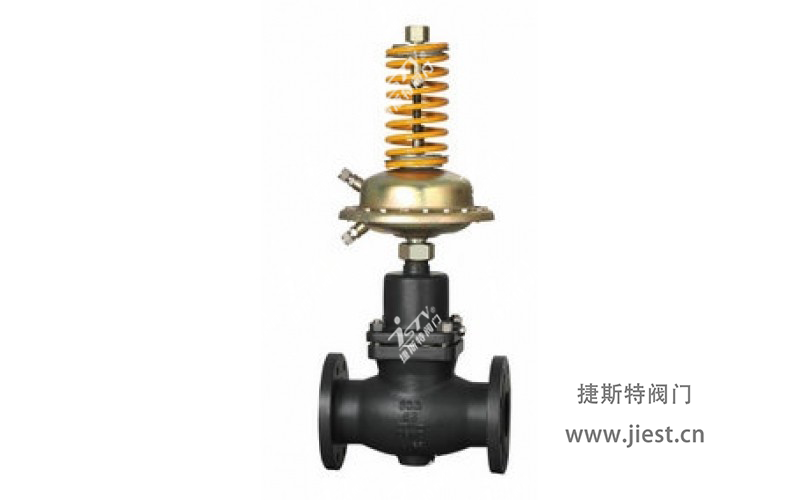

自力式壓差調節閥

自力式壓差調節閥概述：

自力式壓差調節閥主要由控制閥、執行器和一個設定壓力的彈簧組成，分為差壓上升閥關和壓差上升閥開兩種形式，無需外加能源，利用工藝管道中介質的壓力變化，與信號進行比較，使被調節介質的力與執行機構的輸出力平衡，以達到穩定壓力、差壓值。自力式壓差調節閥適用于非腐蝕性的液體、氣體和蒸汽等介質，可用于各種油品、化學品、液體儲罐氣封。

自力式壓差調節閥特點：

自力式壓差調節閥無需外部能源，利用管道自身壓力調節，節約能源，系統簡單成本低，可用于無電、無氣的場合，不存在外部能源的隱患，且操作簡單，設定時只需旋轉調節螺母即可，具有壓力平衡功能，靈敏度高等優點，通過組合件，可以進行多項組合控制！

自力式壓差調節閥參數：

技術參數
公稱通徑	DN15、20、25、32、40、50、65、80、100、125、200、250mm
公稱壓力	PN1.0、1.6MPa
法蘭標準	ANSl、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材料	特材：鈦、鎳、蒙乃爾合金、哈氏合金、鋯、鉭、904L、908L、909L、JSC4、JSC6、A105、WCB、WC6、WC9 雙相不銹鋼：2205、2507、JSTDLB2、CD4MCu 奧氏體不銹鋼：SUS309S、254SMo、310S、317L 不銹鋼：304、321、316、316L、316LA
閥芯材料	硬密封：不銹鋼 (1Cr18ni9Ti、1Cr18Ni12MoTi)
閥芯材料	軟密封：不銹鋼鑲嵌橡膠圈
壓力平衡	不銹鋼波紋管( DN15-125)、平衡膜片( DN150-250)

自力式壓差調節閥工作原理：

自力式（差壓上升閥關）控制閥，自控制閥門、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中的壓差控制，當壓差升高時，控制閥關閉。

自力式（壓差上升閥開）控制閥．由控制閥門、執行器和一個設定壓力的彈簧組成。適用于非腐蝕性的液體、氣體和蒸汽．在系統管道中的壓差控制．當壓差升高時，控制閥開啟。

自力式壓差調節閥流量系數：

額定流量系數、噪音衡量系數、允許壓差
公稱通徑DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數KvS		4	6.3	8	16	20	32	50	80	125	160	280	320	450
噪音衡量系數Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
允許壓差( Mpa)	PN10	1.0								1.5		1.2	1.0
允許壓差( Mpa)	PN16	1.6								1.5		1.2	1.0
