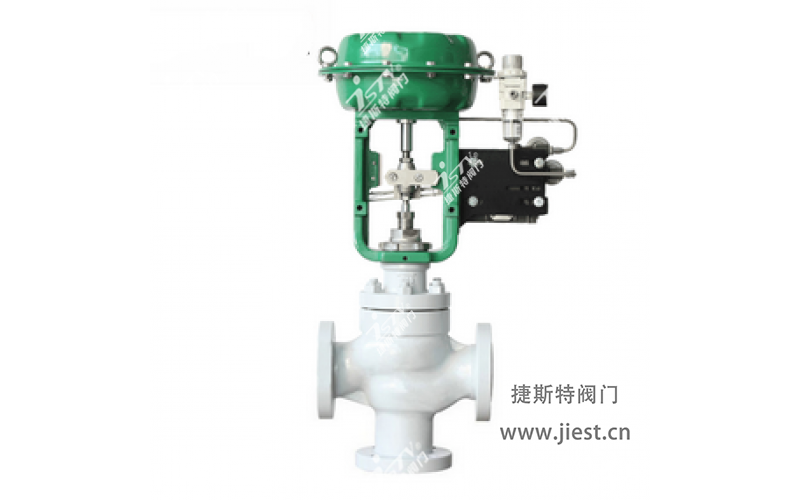

氣動三通調節閥

氣動三通調節閥概述：

氣動三通調節閥是針對三通控制而研制的專用調節閥，有合流和分流兩種結構形式，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，具有調節精度高，動作穩定可靠等優點。氣動薄膜三通調節閥合流型主要用于將兩種流體混合成第三種流體，分流型主要用于將一股流體分成兩股流體，可代替兩臺互為開關的單、座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。

氣動三通調節閥特點：

氣動三通調節閥應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，公稱通徑和壓差較小時，合流閥可用于分流場合，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。

氣動三通調節閥參數：

閥體
形式	直通單座鑄造球型閥
公稱通徑	20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力	PN16、40、64bar
法蘭標準	JB/T79.1-94、792-94等
材料	鑄鋼( ZG230450)、鑄不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上閥蓋	標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
結構形式	直通鑄造三通閥

閥內組件
閥芯型式	單座柱塞型閥芯
流量特性	等百分比特性和線性特性
材料	不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等

氣動三通調節閥原理：

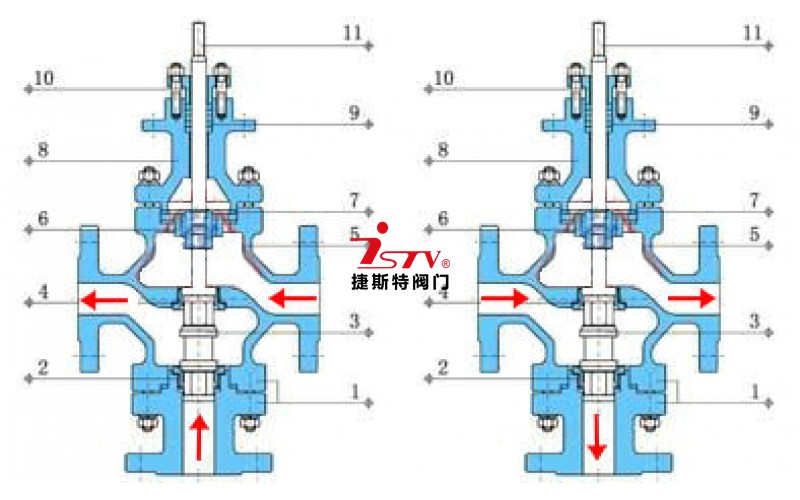

氣動三調節閥

氣動三調節閥閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），其中三通合流調節閥用于將兩種流體混合成第三種流體，或兩種不同溫度的同種流體，混合成同一溫度流體。而三通分流閥則是將一種流體分成兩路流體。

氣動三通調節閥執行機構：

執行機構
型式	ZHA/B多彈簧薄膜執行機構
型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
彈簧范圍KPa	20-100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140-400KPa
氣源接口	RCl/4"
環境溫度	-30-70℃
