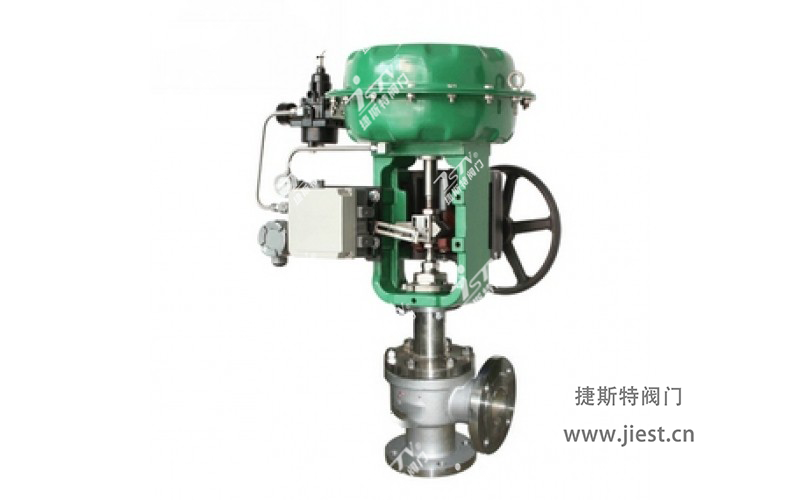

氣動角式調節閥

氣動角式調節閥概述：

氣動角式調節閥適用于要求直角連接，介質為高粘度、含懸浮物和顆粒狀介質的場合，主要由氣動薄膜多彈簧執行機構和角形閥組成，閥芯采用頂導向結構，具有體積小、重量輕、流路簡單、阻力小、易于沖洗的特點。氣動薄膜角式調節閥廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。

氣動角式調節閥特點：

氣動角式調節閥特別適用于允許泄露量小，閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的調節，可避免結焦、堵塞，便于自凈與清洗，本產品有常溫型、調節切斷型、波紋管密封型、高溫型、夾套保溫型等多種系列，適用流體溫度可在-196℃-+450℃范圍之間，流量特性為線形或等百分比，多種規格可供選擇。

氣動角式調節閥參數：

閥體
形式	角形單座鑄造球型閥
公稱通徑	20、32、40、50、65、80、100、1 25、150、200mm
公稱壓力	PN16、40、64bar
法蘭標準	JB/T79.1-94、79.2-94等
材料	鑄鋼( ZG230450)、不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等
上閥蓋	標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃
閥蓋形式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料

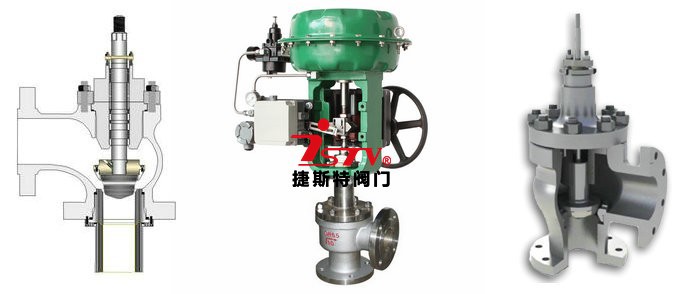

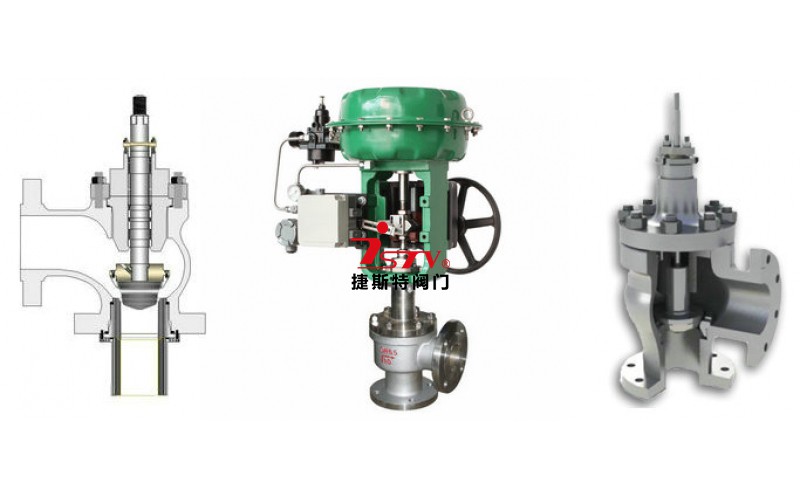

結構形式	角型鑄造閥

閥內組件
閥芯型式	單座柱塞型閥芯
流量特性	等百分比特性和線性特性
材料	不銹鋼（304、316、316L）、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。

氣動薄膜角式調節閥執行器：

執行機構
型式	ZHA/B多彈簧薄膜執行機構
型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
彈簧范圍KPa	20-100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140-400KPa
氣源接口	RC1/4"
環境溫度	-30-70℃
